一、產品概述與用途

Ⅰ、鋰離子電池用電解銅箔，在鋰電池中充當負極活性物質的載體及充當負極電子流的收集與傳輸體。

Ⅱ、在2000年之前，制造印制線路板是電解銅箔的唯一用途，制作鋰電池的負極采用壓延銅箔。

Ⅲ、隨著工藝技術和生產設備精度逐步提升，2000年后生產出高性能的電解銅箔開始代替壓延銅箔，使電解銅箔在鋰電池行業中得到廣泛應用。

卷狀銅箔

卷狀銅箔：卷狀銅箔是一種重要的電解材料，具有高導電性、高導熱性、良好的可塑性和耐腐蝕性，被廣泛引用于多個領域。

?  卷狀銅箔是電路板最底層的連續金屬層，通常粘在絕緣層上，通過印刷和腐蝕工藝形成電路圖樣。

?  在電子和通訊領域，卷狀銅箔可用于電磁屏蔽和抗靜電應用，提供良好的導通性和電磁屏蔽效果。

?  卷狀銅箔的運輸和存儲需要專門的包裝箱，如具備固定結構的卷裝銅箔包裝箱，以防止銅箔在運輸過程中因晃動而損壞。

?  卷狀銅箔的供應商眾多，提供不同材質、寬度和厚度的產品，以滿足不同領域的需求。

?  卷狀銅箔的生產商也在不斷提升研發能力，攻關核心技術研發，以生產出更優質、更薄的產品，如甘肅海亮新能源材料有限公司就是其中的佼佼者 。

卷狀銅箔因其獨特的性能和廣泛的應用領域，在現代工業中扮演著重要的角色。

負極漿料涂

負極漿料涂：負極漿料涂是鋰電池制造環節中的關鍵環節，直接形象電池性能和壽命。

?  負極漿料成分：一般由活性材料、導電劑、粘合劑和溶劑等組成，活性材料是離等子的存儲載體，導電劑提高導電率，粘合劑固定材料，溶劑形成漿料；

?  涂布技術：主要有勻涂法、刮涂法和滾涂法等，選擇取決于電池需求和生產工藝。涂布過程中，刮板輥等設備可去除基材上的異物，保證涂布質量。

?  涂布工藝目的：將正負極漿料均勻涂抹在基層上，形成具有特殊功能的膜層，預涂層涂布和漿料涂布是其主要方式。

?  負極漿料制備：包括配置羧甲基纖維素鈉水溶液、與導電劑混合、加入石墨等步驟，最終得到負極漿料。

優化負極漿料成分和涂布技術，可提高電池的容量、循環壽命和安全性能，使電池更穩定可靠。

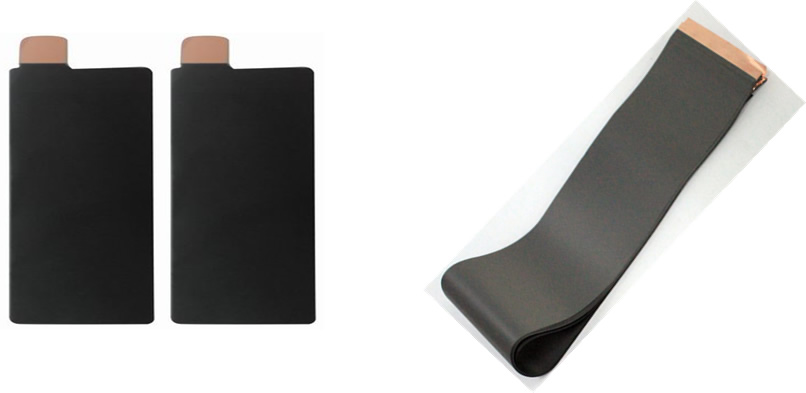

鋰電池負極

鋰電池負極：是電池中電位較低的一端，主要由負極活性物質、粘合劑和添加劑混合制成，并均勻涂抹在銅箔兩側。

?  材料類型:目前商業化的鋰離子電池主要采用石墨作為負極材料，此外，還有錫基負極材料、含鋰過渡金屬氮化物負極材料、合金類負極材料和納米級負極材料等。

?  性能特點:石墨負極具有多層結構，可以容納鋰原子，實現鋰離子的充放電過程。硅基負極材料理論比容量高，是石墨負極的10倍左右，但存在膨脹效應。

?  發展趨勢:為提升鋰電池的能量密度，需開發更高比容量的負極材料，如硅碳負極等。同時，針對硅基負極的膨脹效應，已有公司開發了相應的功能粘接材料(PAA)進行抑制和解決。

鋰電池負極是電池的重要組成部分，其材料類型和性能特點對電池的整體性能具有重要影響。

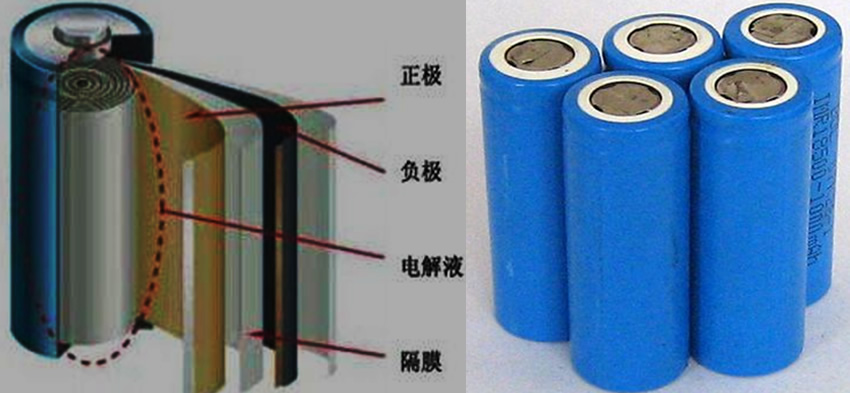

圓柱形鋰電池結構

圓柱體鋰電池的結構主要包括以下幾個部分：外殼、蓋帽、正極、負極、隔膜、電解液、PTC元件、墊圈和安全閥??。

結構組成：

?外殼?：通常是鍍鎳的鋼殼，作為電池的負極。

?蓋帽?：作為電池的正極。

?正極?：通常使用鋰鈷合金材料。

?負極?：使用碳材料。

?隔膜?：用于隔離正負極，防止短路。

?電解液?：提供離子傳輸的介質。

?PTC元件?：用于過溫保護。

?墊圈?：用于密封電池。

?安全閥?：防止電池內部壓力過高。正極：通常使用鋰鈷合金材料。

常見型號及規格：

?10440電池?：直徑10mm，高度44mm，容量較小，適用于迷你電子產品。

?14500電池?：直徑14mm，高度50mm，容量適中，適用于消費電子類設備。

?16340電池?：直徑16mm，高度34mm，適用于強光手電筒等。

?18650電池?：直徑18mm，高度65mm，能量密度高，廣泛應用于小型電器如手機、筆記本電腦等。

?21700電池?：直徑21mm，高度70mm，能量密度更高，適用于電動車、太陽能等。

?26650電池?：直徑26mm，高度65mm，容量大，適用于動力電池。

?32650電池?：直徑32mm，高度65mm，持續放電能力強?。

制造工藝及材料選擇

圓柱型鋰電池的制造過程包括將不同的電池層卷成一個圓柱形的卷筒，然后放入金屬罐中?3。外殼通常采用鍍鎳鋼板，以提供良好的導電性和機械強度?。

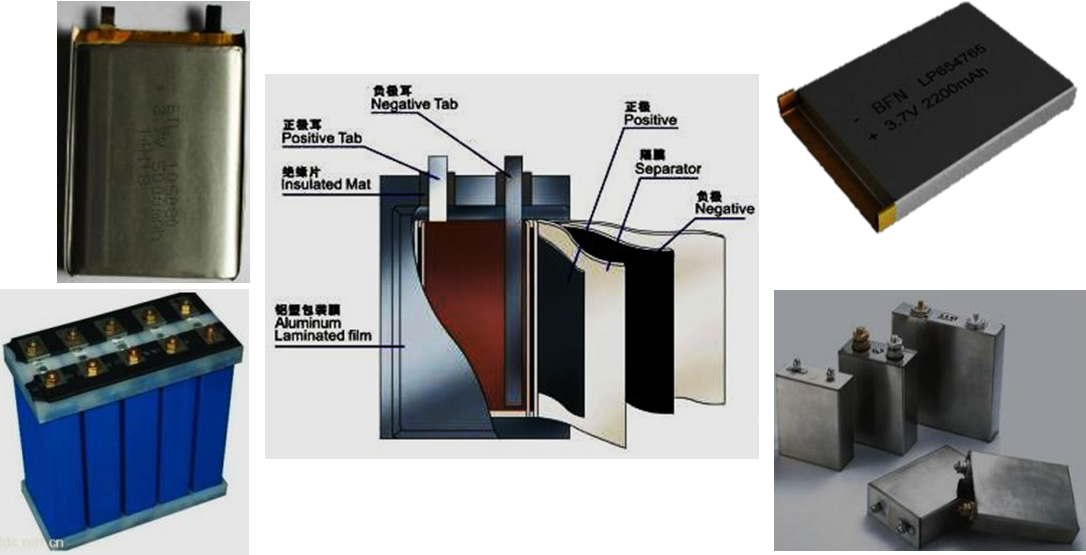

方形鋰電池結構

方形鋰電池主要由頂蓋、殼體、正極板、負極板、隔膜、絕緣件和安全組件等組成。

頂蓋和殼體: 通過激光焊接組成一個密封的整體，頂蓋還包含正負極柱、防爆裝置等，具有固定、密封、電流導通、泄壓和熔斷保護等功能。

正極板和負極板: 正極活性物質通常為錳酸鋰、鈷酸鋰或鎳鈷錳酸鋰，負極活性物質為石墨或近似石墨結構的碳。導電極流體分別使用電解鋁箔和電解銅箔。

隔膜: 是一種經特殊成型的高分子薄膜，具有微孔結構，允許鋰離子自由通過，但電子不能通過。

安全組件: 包括針刺安全裝置(NSD) 和過充保護裝置(OSD)，用于防止電池熱失控和過充時的安全風險。

此外，方形鋰電池還包含有機電解液，以及根據產品尺寸進行定制化生產的特點。

二、產品分類

? 產品種類

雙面光(代號：LBEC-01)

單面光(代號：LBEC-02)

雙面毛(代號：LBEC-03)

雙面粗化(代號：LBEC-04)

注：LB-鋰電池；EC-電解銅箔；數字-產品編號

? 厚度

6μm、7μm、8μm、9μm、10μm、12μm、15μm

? 產品描述：

雙光面（代號：LBEC-01):具有雙面光滑的表面特征。這種銅箔適用于鋰離子電池、聚合物鋰離子電池及動力鋰離子電池的生產，其表面質量、成分和性能均符合相關標準規定。雙光面設計有助于提升銅箔的加工性和使用壽命，同時滿足電池制造中對材料性能的高要求。在生產過程中，制造商會(huì )嚴格控制銅箔的各項指標，以確保其質量穩定可靠。



單光面（代號：LBEC-02):普通單面處理、具有超薄特性，具有較好的延展性，進行粘附時有良好的涂覆性。

雙面毛（代號：LBEC-03）：高級雙面處理鋰離子電池銅箔，具有超薄特性可雙面涂覆漿料，有高承載電量的優點進行粘附時有良好的涂覆性。

雙面粗化（代號：LBEC-04)：經過雙面粗化處理，具有特定的性能要求，如表面粗糙度、銅含量、抗拉強度、延伸率等。



三、生產流程

 1.溶銅造液

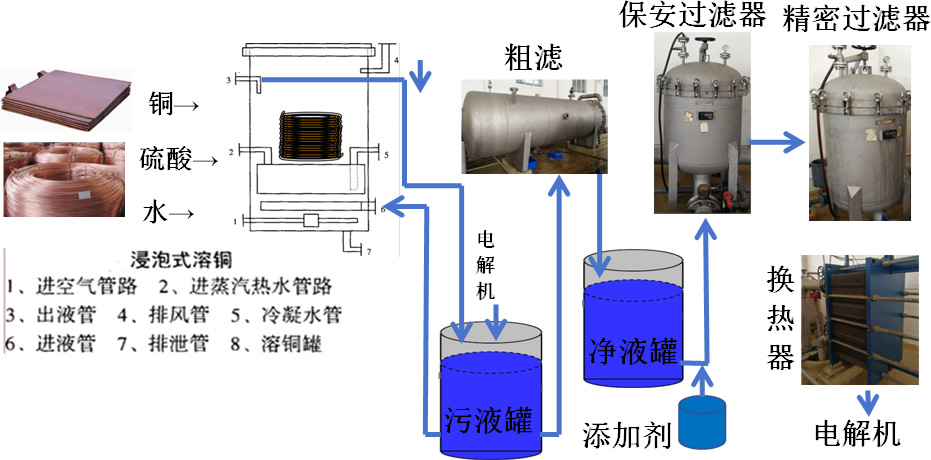

溶銅造液流程

溶銅造液流程是電解銅箔制造過程中的關鍵步驟之一，主要包括原材料準備、溶銅反應和過濾三個主要環節。

1）原材料準備:主要原材料為銅線，要求銅含量高達95%以上，銅線的表面積越大越好，且銅料之間要有較小的縫隙，以增大反應面積。

2）溶銅反應:將處理好的銅線投入到放有硫酸的溶銅罐中，并加入氧氣(通常通過壓縮空氣鼓風)進行氧化化合反應，促進銅的溶解。反應速度與槽內銅料的總表面積和風量有關。

3）過濾:溶銅結束后，對硫酸銅液體進行過濾，以去除其中的雜質和未溶解物，確保電解液的純凈度。

? 溶銅造液原理：

  在溶銅罐中放置銅線、銅板等原材料，在一定溫度條件下空氣中的氧發生反應，生成氧化銅，再與含有硫酸的溶液接觸，氧化銅與硫酸反應，生成硫酸銅溶液。

反應方程式：

2Cu+O₂=2CuO
CuO+H₂SO₄=CuSO₄+H₂O

2.電解生箔+防氧化處理

? 電解生箔：

在專用電解機中，通過電解生成成箔的加工。電解機包括鈦陰極輥筒、半圓形電解槽及DSA陽極等主要部件組成。在直流電的作用下，電解機內的硫酸銅電解液中的二價銅離子移向陰極輥筒界面處，得到2e后還原成銅原子，并沉積在不斷轉動的光滑的陰極輥筒的表面，通過添加適當的添加劑控制銅箔表面微觀結構，在連續剝離收卷的條件下形成卷狀銅箔。

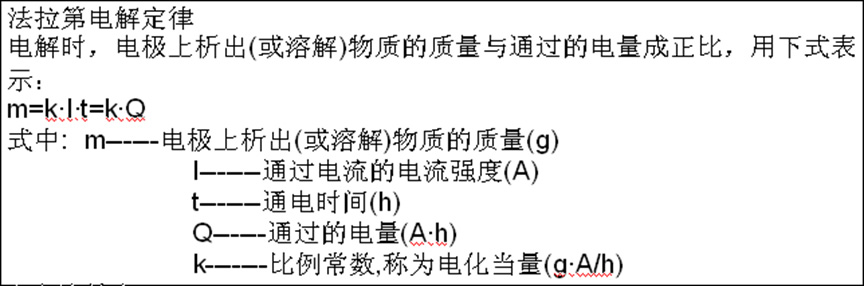

? 電解銅箔反應方程式

陰極主反應：Cu²⁺+2e→Cu↓

陰極副反應：Cu²⁺+e→Cu+

陽極：2OH^--2e→2H⁺+O₂↑

整個過程除了銅沉積反應外，還是一個造酸過程，因為氧氣跑掉了，H+、SO42-結合生成H2SO4。

溶銅造液流程是電解銅箔制造過程中的關鍵步驟之一，主要包括原材料準備、溶銅反應和過濾三個主要環節。

1）原材料準備:主要原材料為銅線，要求銅含量高達95%以上，銅線的表面積越大越好，且銅料之間要有較小的縫隙，以增大反應面積。

2）溶銅反應:將處理好的銅線投入到放有硫酸的溶銅罐中，并加入氧氣(通常通過壓縮空氣鼓風)進行氧化化合反應，促進銅的溶解。反應速度與槽內銅料的總表面積和風量有關。

3）過濾:溶銅結束后，對硫酸銅液體進行過濾，以去除其中的雜質和未溶解物，確保電解液的純凈度。

? 溶銅造液原理：

  在溶銅罐中放置銅線、銅板等原材料，在一定溫度條件下空氣中的氧發生反應，生成氧化銅，再與含有硫酸的溶液接觸，氧化銅與硫酸反應，生成硫酸銅溶液。

反應方程式：

2Cu+O₂=2CuO
CuO+H₂SO₄=CuSO₄+H₂O

2.電解生箔+防氧化處理

? 電解生箔：

在專用電解機中，通過電解生成成箔的加工。電解機包括鈦陰極輥筒、半圓形電解槽及DSA陽極等主要部件組成。在直流電的作用下，電解機內的硫酸銅電解液中的二價銅離子移向陰極輥筒界面處，得到2e后還原成銅原子，并沉積在不斷轉動的光滑的陰極輥筒的表面，通過添加適當的添加劑控制銅箔表面微觀結構，在連續剝離收卷的條件下形成卷狀銅箔。

? 電解銅箔反應方程式

陰極主反應：Cu²⁺+2e→Cu↓

陰極副反應：Cu²⁺+e→Cu⁺

陽極：2OH^--2e→2H⁺+O₂↑

整個過程除了銅沉積反應外，還是一個造酸過程，因為氧氣跑掉了，H⁺、SO₄^2-結合生成H₂SO₄。

防氧化處理
從陰極輥剝離出來的銅箔經過水洗吹干后，進入含有H₂CrO₄的酸性防氧化液中，在直流電的作用下，銅箔表面形成了一層極薄而又致密的Cr³⁺鹽防氧化膜。

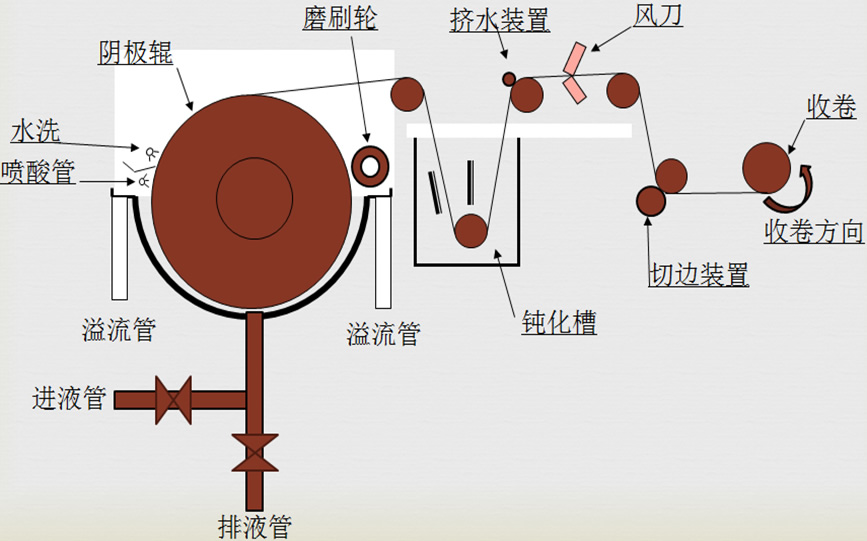

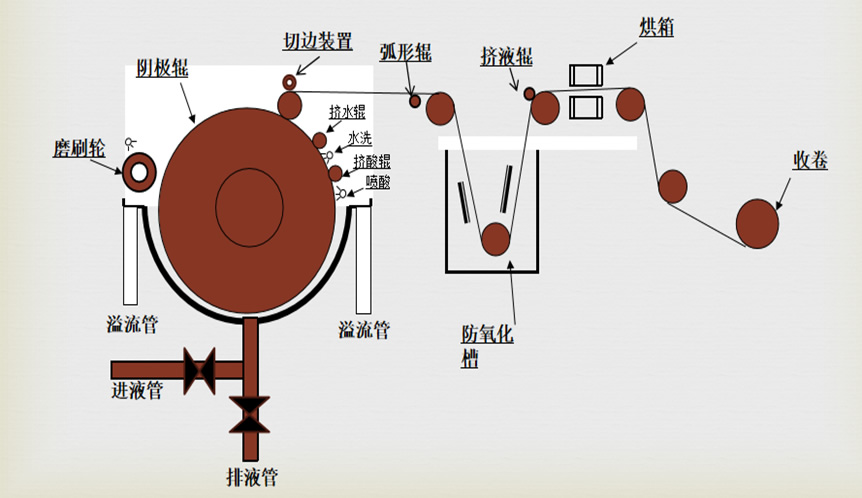

新電解機結構圖：

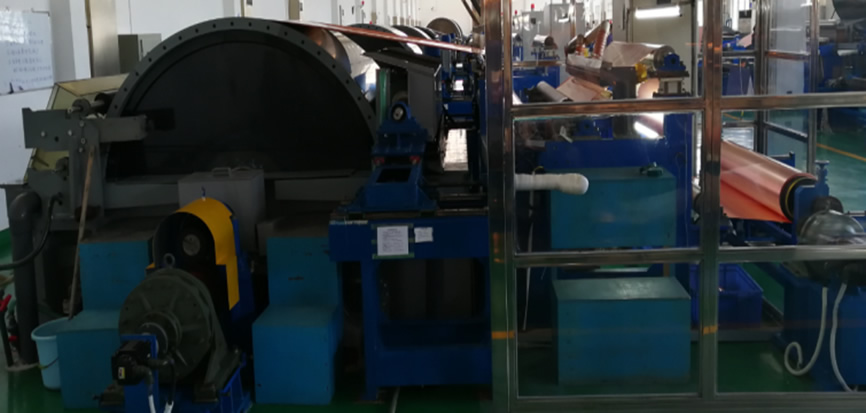

電解機實物圖：

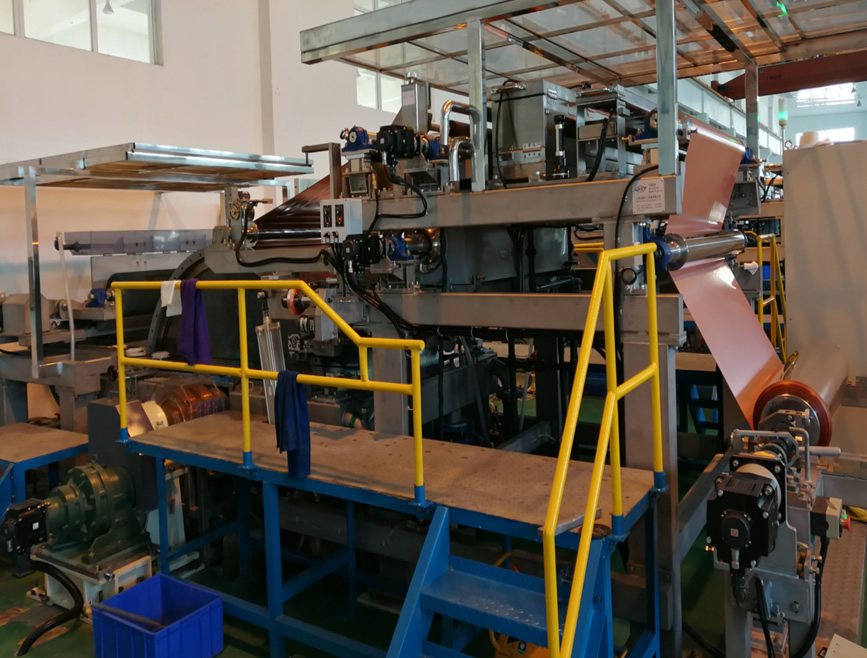

新電解機實物圖：

電解機實物圖：

新電解機實物圖：

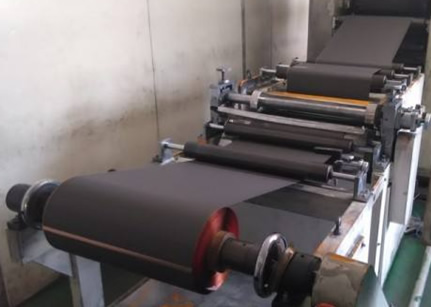

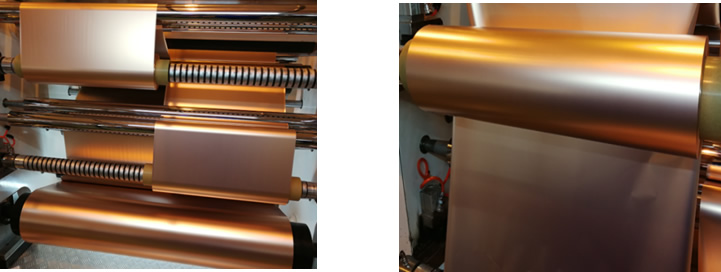

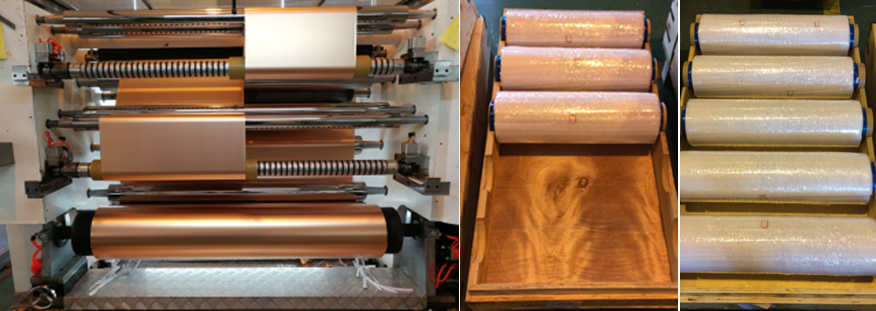

3.分切包裝：

四、產品技術要求

行業執行標準：

?  《鋰離子電池用電解銅箔》DB44/T  837-2010

?  《鋰離子電池用電解銅箔》SJ/T 11483-2014

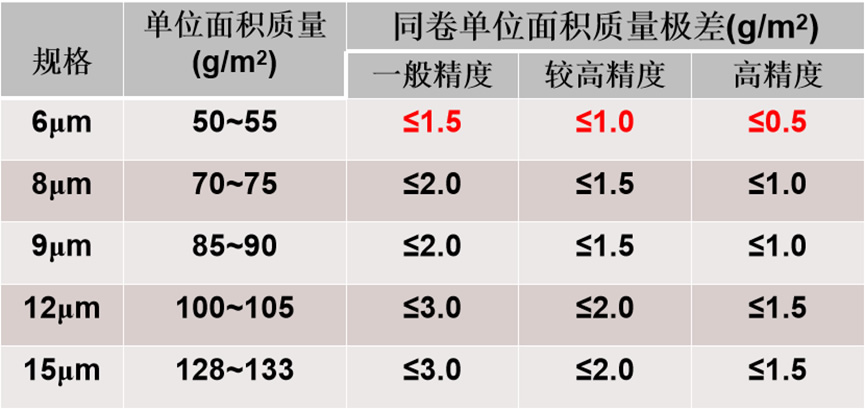

1.   單位面積質量：

?  控制標準

?  對客戶的影響

1)導致不同卷之間活性物質涂布量不一致，影響電池的一致性。

2)偏重，相同重量下，卷長減少，增加客戶生產成本。

3)造成電池極片尺寸(厚度)不符。

2.抗拉強度：≥294Mpa

偏低——生產及客戶使用容易起皺，極片易斷裂，涂布對輥后容易造成極片尺寸變化大。

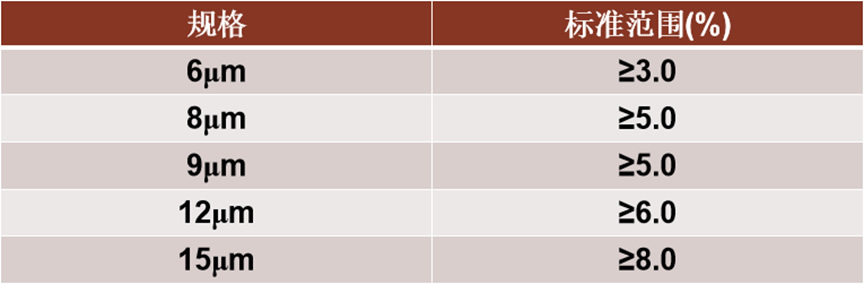

3.延伸率：

偏低——生產及客戶使用容易斷裂。

4. 表面粗糙度：

光面Ra值：≤0.30μm在測量長度內，沿測量方向的輪廓線上的點與基準線之間距離絕對值的算術平均值。

毛面Rz值：≤3.0μm

在測量長度內，5個最大輪廓峰高的平均值和5個最大輪廓谷深的平均值之和。

對客戶影響：兩個數值偏高，都會(huì )使銅箔機械厚度偏高。

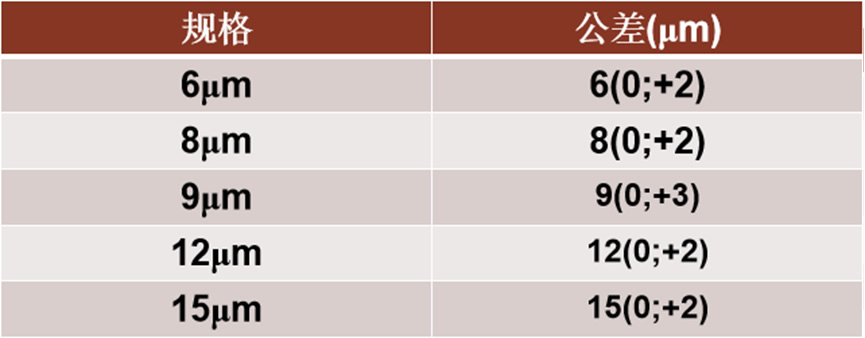

5.機械厚度：

對客戶影響：造成極片厚度偏高，影響電池裝配。

6.  抗氧化性：

行標要求：140±2℃烘烤15min，無氧化變色。

一般企業要求：150±2℃烘烤10min，無氧化變色。

對客戶影響：抗氧化性不合格，銅箔在涂布負極材料時發生氧化，增加電池內阻。

7.  外觀質量：

?  表面平整，顏色均勻，應有氧化變色、斑點、褶皺、壓痕、手??；在樣本上任一300 ×300mm區域，非永久性的壓痕、連續或周期性凹凸不等等缺陷數量不超過1處。

?  切邊整齊、無缺口、撕裂、卷偏、折疊及波浪邊；允許有不影響負極材料涂覆的電鍍條紋。

?  除非另有規定，劃痕的深度應小于標稱厚度的5%，樣本上任一300 ×300mm區域，劃痕數量≤1條。

?  表面整潔，不應有灰塵、油脂、鹽類、銅粉、污跡等影響加工使用的異物。

8.常見外觀質量問題：

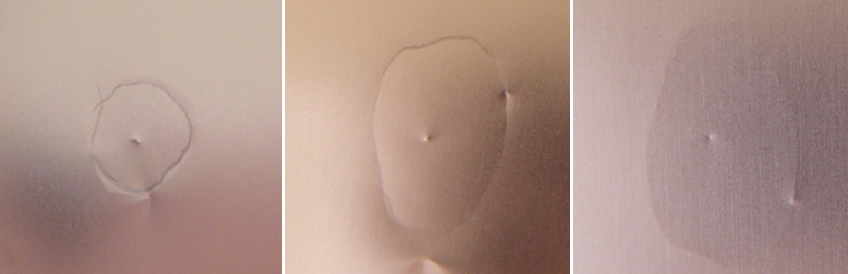

1)壓坑

?  定義：箔面被固體顆粒(粉塵、銅粉等)擠壓后形成的箔面凸起或凹陷，如下圖所示：

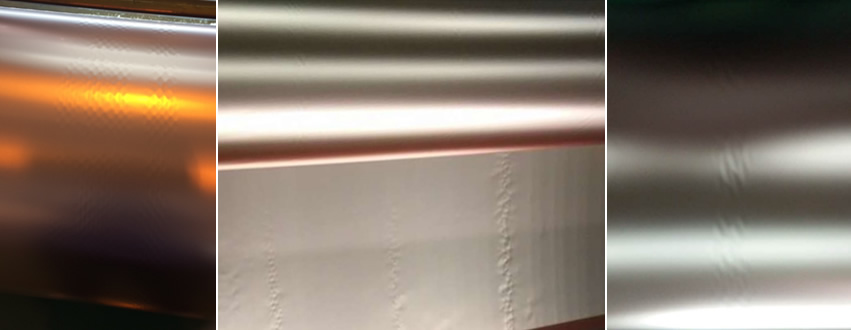

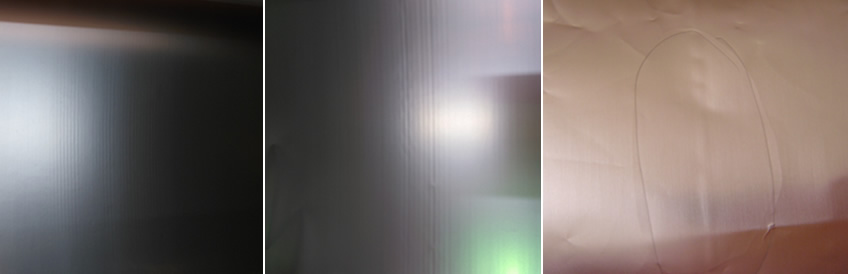

2) 凸線

?  定義：銅箔表面有直線狀凸起，寬度約為1~3mm左右，如下圖所示：

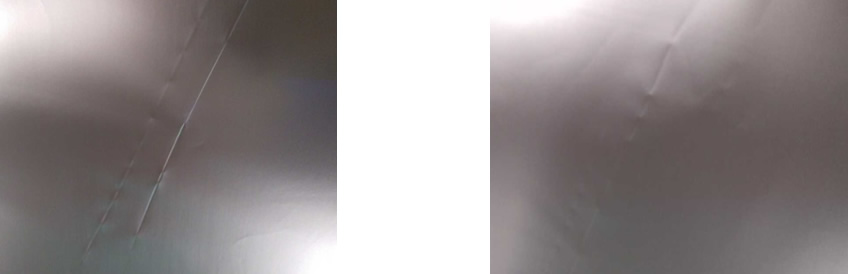

3）褶皺

?  定義：銅箔表面有一條或多條凸起的斜線狀條紋(即與銅箔長度方向形成大于或小于90°的夾角)，寬度約2~5mm左右，如下圖所示：

4)白點(白印)

?  定義：銅箔表面不規則性的白色點(印)，尺寸大小不一，如下圖所示：

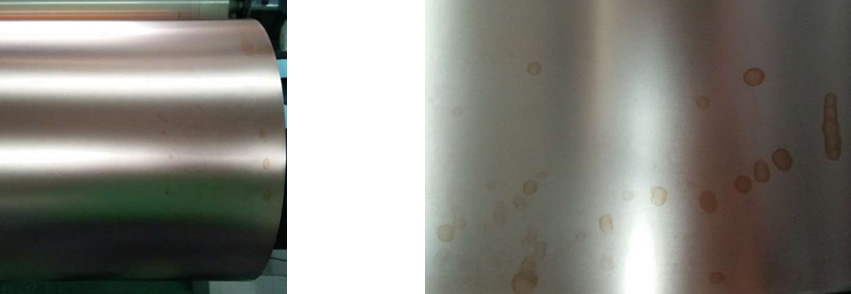

5)黃點(黃印)

?  定義：銅箔表面不規則性或規則性的黃色點(印)，如下圖所示：

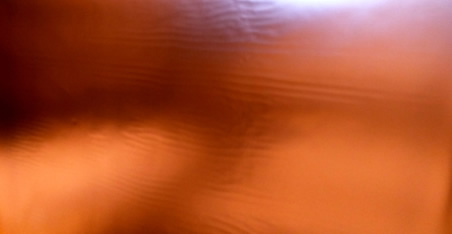

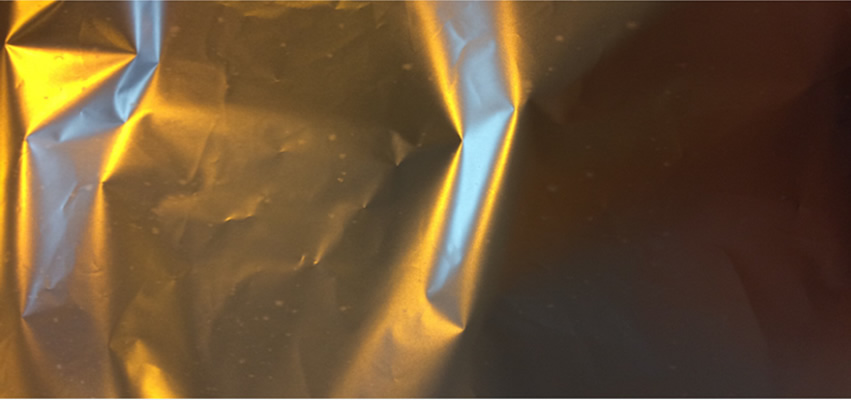

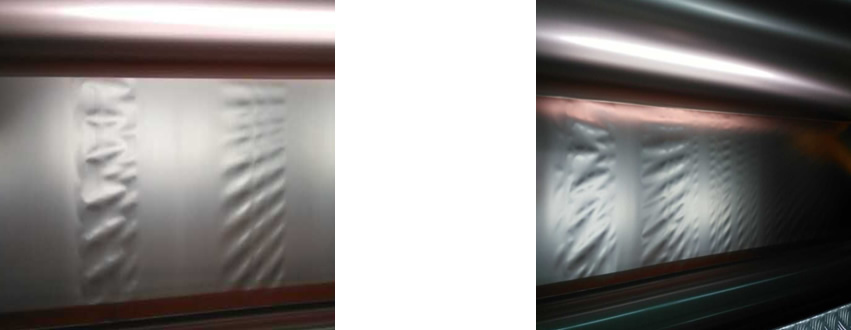

6)魚鱗紋

?  定義：在銅箔卷表面沿銅箔長度方向呈魚鱗狀皺紋，如下圖所示：

7)橫向皺

? 定義：在銅箔表面形成橫向(與銅箔長度方向垂直)波浪形軟褶，如下圖所示：

8）水波紋

? 定義：在銅箔表面形成波浪形條紋，并與銅箔長度方向一致，如下圖所示：
