BXJ-1型 便攜式現場金相顯微鏡

產品描述

便攜式金相顯微鏡由于自帶垂直照明光源，在現場可以很方便的用于無法制作試樣時鑒別各種金屬和合金的組織結構。適用于現場多種大型工件的金相檢查，失效分析的顯微鏡,它不用切割取樣，直接在工件上打磨、拋光，從而保證工件的完整性. 便攜式金相顯微鏡適用于航空制造，機械制造，車輛制造，鍋爐及壓力容器的制造及檢驗，石油化工，鐵路，造船，電廠，電站，設備安裝，大型模具，安全檢測，質量監督，理化試驗室等行業。還可廣泛的應用在工廠、實驗室進行鑄件質量的鑒定、原材料檢驗或對材料處理后金相組織的研究分析等工作。

磁性底座：
顯微鏡底座帶有磁力吸座，直接吸附在工件上觀察組織的現場金相檢驗。齒輪式XY軸移動平臺，保證橫向不自行下劃。

照明系統：
采用6V3W LED燈照明，充電鋰電池。

小巧精密光學儀器：
設備小巧輕便，配套便攜式鋁合金包裝箱，方便現場攜帶測試。

現場金相制樣配套(選配)：

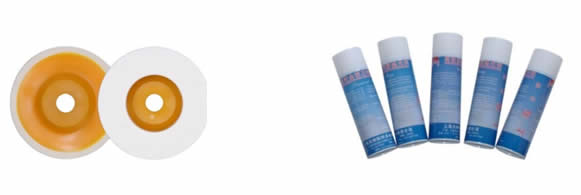

采用角磨機，配合砂紙、羊毛氈、金剛石噴霧拋光劑進行現場制樣，操作簡單快捷。

現場金相圖像分析及成像系統(選配)

配置FMIA2023正版金相分析系統、WiFi無線相機，實現現場圖像采集，金相組織分析，金相檢測報告生成等功能。

便攜式金相顯微鏡技術參數：

標準主機配置			整機型號
部件	規格		BXJ-1
光學系統	有限遠色差校正光學系統		●
觀察筒	單目觀察筒。		●
目鏡	大視野  WF10X(Φ18mm)		●
物鏡	長距平場消色差物鏡：PL L 10X/0.25  WD8.8mm		●
	長距平場消色差物鏡：PL L 40X/0.6   WD3.73mm		●
照明系統	6V3W LED燈照明，充電鋰電池		●
底座	X-Y磁力底座、快捷無磁底座		●

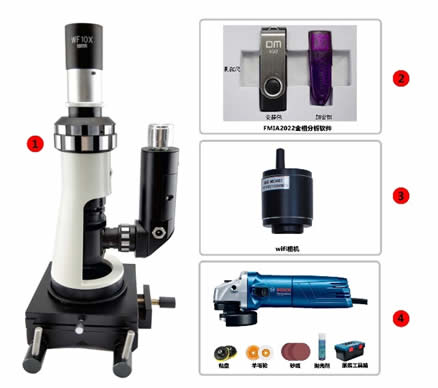

選配配置
方案一	便攜金相顯微鏡標準主機		O
	FMIA2023正版金相分析軟件
	500萬像素索尼芯片攝像裝置
	0.5X適配鏡接口
	高精度測微尺
方案二	便攜金相顯微鏡標準主機		O
	FMIA2023正版金相分析軟件
	WIFI相機
	1X適配鏡接口
	高精度測微尺

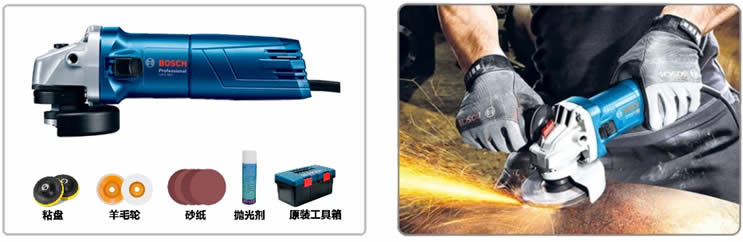

制樣設備	博世角磨機，博世專用手提箱，砂紙、羊毛氈、金剛石拋光劑等		O

注：“●”為標準配置；“ O”為選購件

FMIA2023正版金相分析軟件介紹
FMIA2023版金相圖像分析軟件系統，是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力系統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發本套FMIA2023版金相圖像分析軟件系統。
軟件系統國標庫內包含了150個類別約700個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。
鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。
軟件安裝更直觀簡潔
全新的軟件安裝、注冊、標定引導模式，簡單明了，通過默認提示即可完成。
正版軟件保證體系
軟件安裝完成后，首先進行正版軟件激活，其次進行電腦硬件ID注冊，從而保證客戶正版權益。
需求標準可定制
標準檢測模塊外，可根據客戶需求，特殊定制檢測模塊，如：企業標準、特殊行業標準等。
7大檢驗類別快速入口
統計制作7大類別快速入口：晶粒度、非金屬夾雜、鋼的顯微組織、脫碳層分析、灰鐵、球鐵、碳鋼球化等，外加一個金相教學。
報告模板可修改
可為不同企業量身定做報告模板。
正版軟件可升級
依據國家標準化委員會(huì )標準推行時間，進行軟件免費升級。
適用電腦系統廣
本軟件可在Windows 7、Windows10 下安裝運行

樣品制作及操作步驟：
操作步驟：依據GB/T13298-2015金相制樣要求實施進行。
預處理：用“角磨機”將需要檢測的金相部位用角磨機砂輪進行粗磨：磨掉氧化皮，做好表面處理。

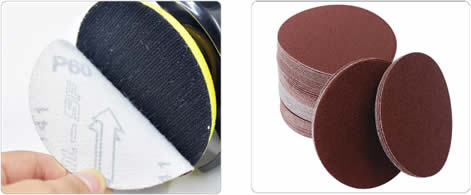

粗磨：用“角磨機”更換砂紙將預處理過的部位，按照從粗到細的粒度對檢測試驗進行粗磨、精磨；

試樣拋光：試樣拋光：用“角磨機”換上拋光羊毛氈將細磨過的部位，將金剛石拋光劑噴到細磨過的部位，用羊毛氈進行試樣拋光。

金相檢測：將拋光成鏡面的工件，按照材料的金相腐蝕方法，把工件進行金相腐蝕，腐蝕好的試樣放置到便攜金相顯微鏡觀察金相組織。

便攜式金相顯微鏡裝箱配置清單：
