產品介紹

一直致力于覆銅板行業專用設備的研發和制造，積累了豐富的工程經驗。針對覆銅板行業膠液均質乳化的需求，結合混膠工藝特點、樹脂及溶劑的物理特性、填料溶解特性，采用德國乳化及機械密封技術經過多年的不斷實踐，開發出均質乳化泵系列產品，質量穩定、高效耐用。
本系列乳化泵可以高效、快速、均勻地將一個相或多個相(液體、固體、氣體)進入到另一互不相溶的連續相(通常液體)。
通常情況下各相之間互不相溶,乳化泵轉子高速旋轉所產生的高切線速度和高頻機械效應帶來的強勁動能，使物料在定、轉子狹窄的間隙中受到強烈的作用力，包括液力剪切、離心擠壓、液層摩擦、撞擊撕裂和湍流等綜合作用，經過乳化后的物料形成懸浮液(固/液)、乳液(液體/液體)或泡沫(氣體/液體)。在線管線式高剪切均質乳化泵是在線連續生產或循環處理精細物料的高效率乳化機。

電機帶動轉子高速運轉，通過機械外力作用使液-液、固-液物料顆粒粒徑變窄，使一種相均勻分布到另一種或多種相中，達到細化均質、分散乳化效果，從而形成穩定的乳狀液的狀態。管線式乳化泵可直接應用于低粘度物料，對中高粘度物料，在管線乳化泵設備前級，可配置送料泵，以提高運行效率。佰晟研發的系列乳化泵具有密封性能好、設備噪音低，運轉平穩，無物料死角，對物料進行充分的分散、剪切和乳化，同時具有短距離低揚程輸送功能。

適用領域
廣泛用于精細化工、石油化工、農藥化肥、生物醫藥、日用化工、食品工業、涂料油墨、造紙工業等領域。
特別在覆銅板行業中，各種樹脂膠液及填料相互混合時，如采用傳統的槳葉攪拌方式，溶液只能進行普通的對流混合，而管線式乳化機可以將物料進行不同層級的擠壓作用，實現分子間的碰撞.從而達到很好的均質乳化效果。

產品特點
● 引用德國乳化先進技術，達到分散、剪切、乳化多重效果。
● 采用德國雙重密封形式，泵組長期運轉無泄漏。
● 具有連續在線大批量生產處理能力，無物料死角，粒徑分布范圍更窄，均勻更高、操作簡便，可實現自動化作業。
● 結構緊湊，安裝簡便，占用空間小，運行穩定，噪音低。
● 工作腔內傳動采用單支點運轉方式，可實現軸向進料，徑向出料。
● 可適用于高溫、高粘度、大流量等工況。
● 可選配夾套通入冷/熱水進行循環，對物料起到保溫或冷卻作用。

工作原理

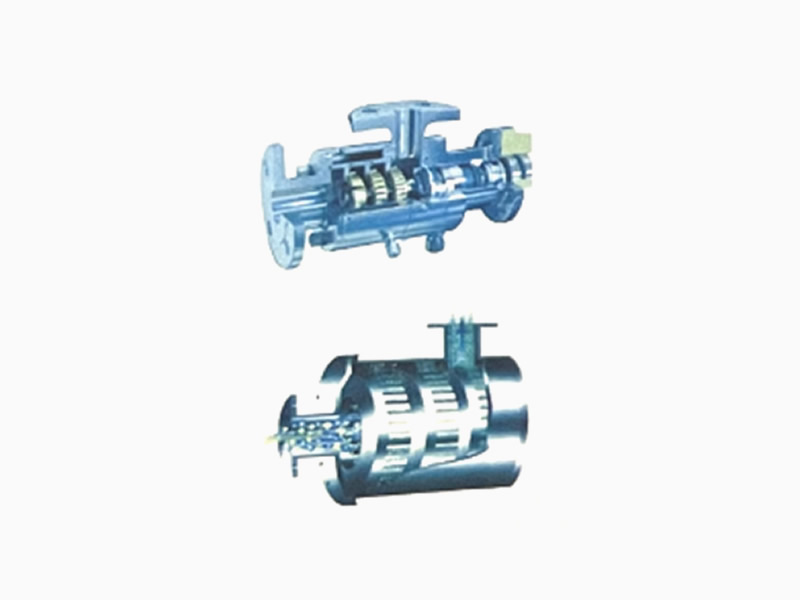

設備采用臥式結構。在狹長的工作腔內裝有一組轉定子(根據不同工藝要求，一臺泵中可配置多對多層定轉子)，轉定子對偶耦合，高度配合。由電機帶動中間軸進行高速運轉，轉定子形成真空，物料從進口被吸入轉定子腔內，強大動能使轉子產生極高的線速度，使物料在轉、定子間隙之間經過強烈的撞擊、破碎、離心擠、液層摩擦、強力剪切之后飛射出去，在多種不同方向力的作用下，產生強大紊流，物料從出口流出?？蛇M(jìn)行多次循環操作。

根據用戶不同工況、不同工藝、不同產量的要求，定轉子可分成一級、二級、三級，每級又可分成二層、四層、六層對偶咬合，物料通過層層剪切、分散、乳化，物料被吸入轉子后承受幾十萬次的剪切作用，從而確保多相液體高度分散和固定顆粒迅速細化的目的。

產品型號及技術參數

型號	標準處理量 ( m3h.H20)	輸出轉速 ( rpm)	馬達功率 ( kw )	出口壓力 (Mpa)	進口尺寸 (mm)	出口尺寸 (mm)
ZSRH-1.1/0.5	0.5	2900	1.1	≤0.2	DN32	DN25
ZSRH-2.2/3	3	2900	2.2	≤0.2	DN40	DN32
ZSRH-4/5	5	2900	4	≤0.2	DN40	DN32
ZSRH-7.5./7	7	2900	7.5	≤0.2	DN50	DN40
ZSRH-11/10	10	2900	11	≤0.2	DN65	DN50
ZSRH-15/13	13	2900	13	≤0.2	DN65	DN50
ZSRH-18.5/16	16	2900	16	≤0.2	DN80	DN65
ZSRH-22/20	20	2900	20	≤0.2	DN80	DN65
ZSRH-30/28	28	2900	30	≤0.2	DN100	DN80
ZSRH-37/35	35	2900	37	≤0.2	DN125	DN100

注:·表中限批處理量測定介質為水?！ぬ幚砹咳Q于物料的粘稠度和最終產品品質要求?！け颈碇袛祿蚣夹g(shù)改進、定制而不符，以實物為準?！α鲗π暂^差的介質，建議在入口處用流量相匹配的泵輸送，泵入的壓力≤0.2MPa。

安裝尺寸

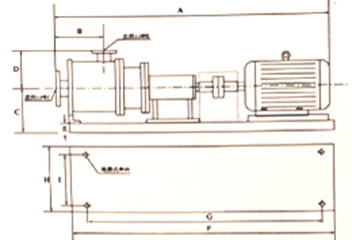

● 單級系列

型號	功率 kw	轉速 rpm	流量范圍 m3/h	A	B	C	D	E	F	G	H	I	J DN	K DN	N-φd
ZSRH-1.1/0.5	1.1	2900	0.5	575	90	180	150	20	300	220	280	250	32	25	4-14
ZSRH-2.2/3	2.2	2900	3	575	90	180	150	20	300	220	280	250	40	32	4-14
ZSRH-4/5	4	2900	5	741	137	224	182	25	400	320	375	346	50	40	4-14
ZSRH-7.5./7	7.5	2900	7	741	137	224	182	25	400	320	375	346	50	40	4-14
ZSRH-11/10	11	2900	10	864	140	250	190	25	480	405	420	380	65	50	4-14
ZSRH-15/13	13	2900	13	916	140	250	190	25	180	405	420	380	65	50	4-16
ZSRH-18.5/16	16	2900	16	940	140	270	190	25	550	475	450	410	80	65	4-16
ZSRH-22/20	20	2900	20	986	140	270	190	15	550	475	450	410	80	65	4-20
ZSRH-30/28	30	2900	28	1400	150	300	230	15	1300	1220	550	480	100	80	4-20
ZSRH-37/35	37	2900	35	1485	150	325	240	15	1300	1220	550	520	100	80	4-20

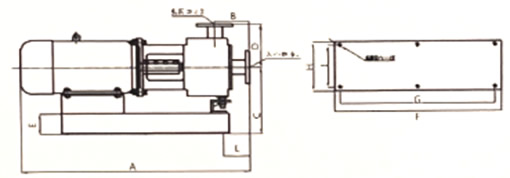

● 多級系列

型號	功率 kw	轉速 rpm	流量范圍	出口壓力	A	B	C	D	E	F	G	H	I	J	K
ZSRH-75-3	7.5	2900	0.3-8	≤0.2	1213	218	232	155	50	1120	1010	300	240	50	40
ZSRH-11-3	11	2900	0.5-12	≤0.2	1365	242	293	180	50	1310	1100	350	230	80	65
ZSRH-15-3	15	2900	0.5-20	≤0.2	1500	260	260	200	50	1420	1280	422	332	80	65
ZSRH-22-3	22	2900	1-30	≤0.2	1605	260	260	206	50	1540	1340	422	332	80	65
ZSRH-30-3	30	2900	5-50	≤0.2	1690	210	340	295	60	1576	1376	550	470	100	80
ZSRH-37-3	37	2900	3-50	≤0.2	1870	305	310	246	60	1710	1560	550	470	100	80

注：以上安裝尺寸因不同機型稍有不同，以實物或正式圖紙為準。
