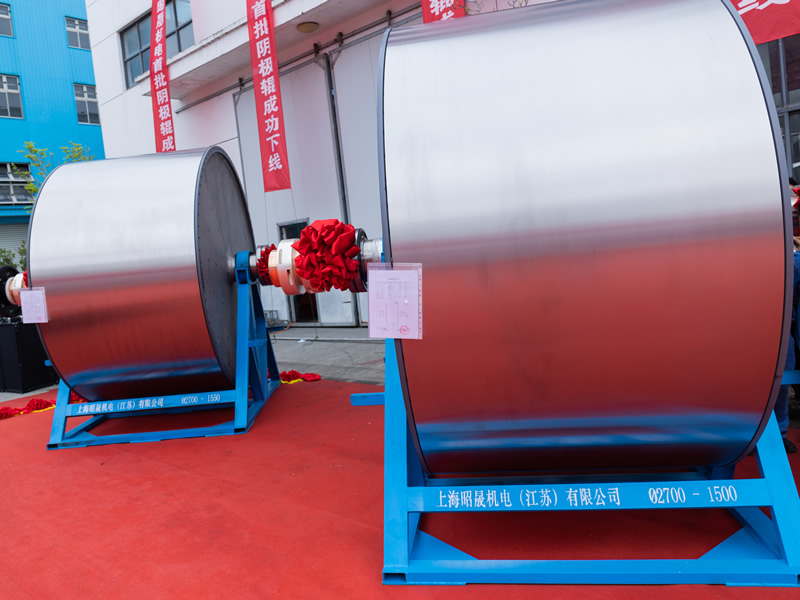

陰極輥

產品描述

在電解銅箔生產工序之中，生箔是核心環節，生箔機是核心生產設備，生箔機的核心部件是陰極輥。陰極輥是電解銅箔制造的核心設備，其質量決定著銅箔的檔次和品質。銅離子電解液沉積在陰極輥表面并生成銅箔，同時輥筒連續旋轉做圓周運動，使銅箔能夠連續不斷生成和剝離，最終卷制箔材。在整個生箔過程中，陰極輥是最重要的設備。

1）幅寬：1000～2000mm。
2）直徑：φ1500mm，φ2016mm，φ2700mm，φ3000mm，φ3600mm。
3）生產規格：3.5～105μm。
4）最大承載電流密度：10KA/m2。
5）靜平衡：<3N.m。
6）鈦圈材質：TA1。
7）鈦圈厚度：≥12mm(+0.5,-0)。
8）晶粒度等級：ASTM 10~12級。
9）陰極輥表面：無針孔，無壓痕，無劃傷，無色差，無花斑等缺陷，陰極輥出廠表面Ra0.3μm。
10）陰極輥邊緣和平面保持直角及保持銳角。
11）陰極輥側板采用銅鈦復合板，采用無拼接整板。
12）邊部側板采用CPVC，側板無變形，側板厚度30mm。
13）陰極輥圓弧同軸度、直線度、圓跳動：±0.04mm。
