生箔機

產品描述

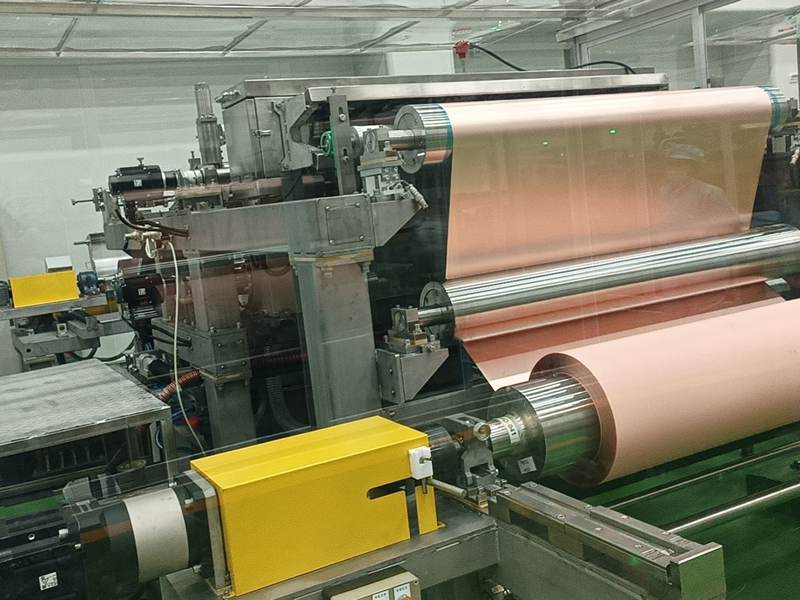

在電解銅箔生產工序之中，生箔是核心環節，生箔機是核心生產設備。一般來說，生箔機主要是由：陰極輥（另配）、陽極槽、供液裝置、導電裝置、收卷機、在線拋磨、防氧化裝置、酸洗水洗、切邊收邊、O型圈導向系統、電器控制等系統構成。設備的結構形式、性能指標直接影響著銅箔的生產質量及生產效率，是電解銅箔生產的關鍵部分。

1）配套陰極輥直徑：φ1500mm，φ2016mm，φ2700mm，φ3000mm，φ3600mm。
2）幅寬1000mm～1900mm。
3）浸液率：≥50%。
4）最大生產電流：60KA。
5）設計線速0~15m/min，生產線速度波動值：±0.02 m /min。
6）所有輥靜平衡≤10g，直線度及圓柱度≤0.01mm。
7）整套采用伺服傳動(日本三菱/德國倫茨/矢量變頻系統)，穩定性高，主驅動不產生爬坡抖動。
8）采用自主研發的三菱張力控制系統，張力控制精度±0.3kg，張力不抖動，不撕邊。
9）采用烘箱+風扇烘干冷卻形式，溫度控制精度±2℃。
10）生產銅箔規格 4.5~35μm 鋰電/標箔一體。
11）陽極槽采用全鈦設計，有效防止液體滲漏，槽體板厚度≥20mm，側板厚度≥16mm。
12）收卷最大直徑φ700mm。
13）采用背拉式陽極板或內嵌式陽極（極距9~12mm）。

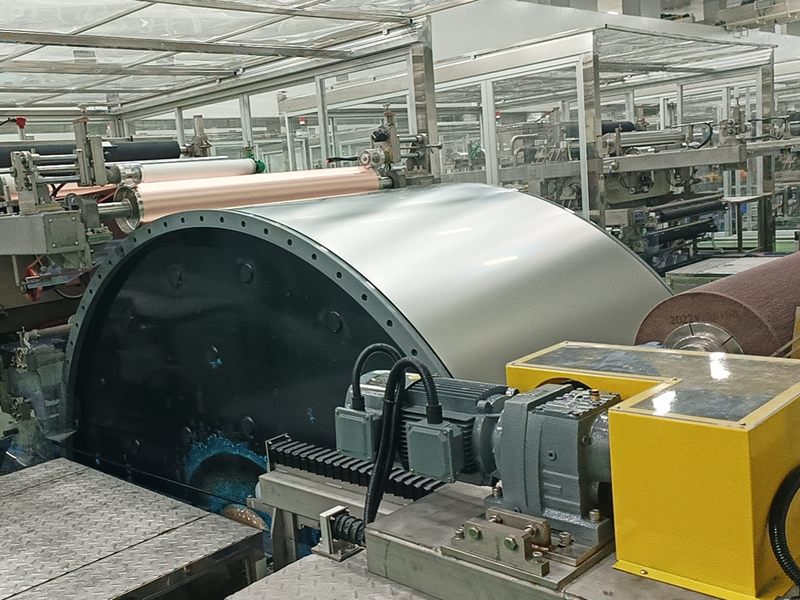

14）在線拋磨采用進口3M不織布拋光輪，拋光輪轉速可達0~600轉/min(無極調速)，擺動頻率0~300次/min(無極調速)，采用可視化電流檢測設計，拋光輪拋磨壓力可直接讀取。
